Elektric Chico

Konstrukce Martin Dietl

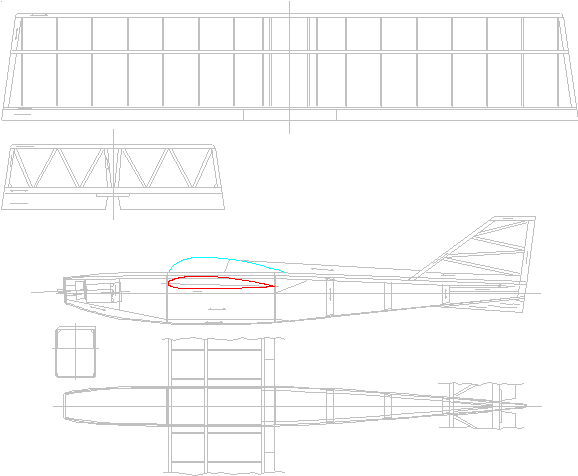

Předkládám Vám plánek na akrobatický model konstrukce Martina Dietla Elektric Chico. Jedná se o model ne nepodobný Pifíku (rozměry, koncepcí a asi i výkony). V případě Vašeho zájmu můžete konstruktéra tohoto elektroletu kontaktovat na adrese Martin.Dietl@seznam.cz

---

Plánek (dxf - zip 26 kB)            Stavební postup (doc - zip 28 kB)

---

Rozměry:
                   rozpětí cca 860 mm
                   délka cca 750 mm
                   plocha kř. 13,4 dm
                   hmotnost cca 700 g - bude upřesněno (rozbor)
                   profil kř. NACA 2412
                   pohon Speed 400, převod 1:2
                   vrtule pevná Aeronaut Glas 215/150
                   NiCd 8x 500 AR
                   RC výbava 2x servo HS80 (34g), přijímač Hitec HFS 04 MI
